平行光管是光學檢測是常用的檢測設備，其原理是將分劃板放在平行光管的光學鏡頭的焦平面上，并配備光源照明，使其發出的光束是平行光束，用來模擬無窮遠處的目標。

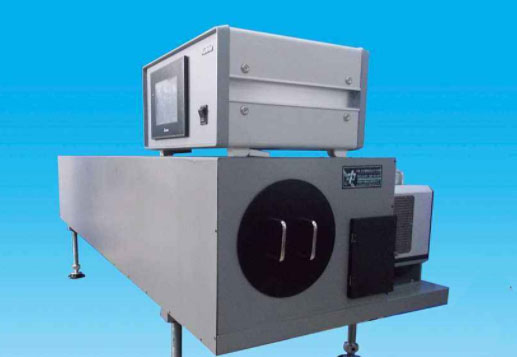

奧藝科技將提供一種離軸拋物面反射式大口徑長焦距平行光管的光學設計方案。

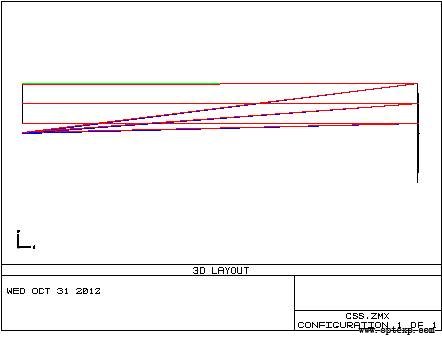

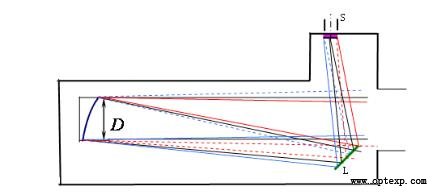

如圖所示，采用反射式長焦距的光學系統相對于透射式長焦距鏡頭設計的優點就是無色差，反射鏡是標準的拋物面，材料采用微晶材料，對溫差變化適應能力較強。

針對不同的焦距的光管有如下計算公式：f =R/2，為了使分化板的位置不遮擋出射光線，偏移量應該大于D/2，根據裝卡需要酌情設置偏移量，但是越小越好。

以2000mm光管為例，R=-4000mm，偏移量150mm，入瞳D=200mm，F(xiàn)/#=10，分劃板4mm口徑內波相差小于十分之一波長（RMS），0.7mm口徑內波相差小于十分之一波長（PV）。

長焦距平行光管，可以作為檢測輔助工具，比如測量焦距等，但是如果使用它來評價光學鏡頭的像質，建議是使用星點法，不建議采用鑒別率板來評價被檢測的光學鏡頭的像質，因?yàn)槠叫泄夤鼙旧淼妮S外視場的成像品質就略差，會影響對被測光學鏡頭軸外視場的評價結果，檢測光學鏡頭軸外像質的解決辦法;采用星點法--只采用平行光管的軸上模擬目標，將光學鏡頭的被測視場與平行光管串軸，然后評價星點成像品質。
