之前本站發布了《IPONE等照相手機高清望遠鏡解決方案》，現在本站將發布《iphone等拍照手機附件魚眼鏡頭的光學設計方案》。

魚眼鏡頭是一種視角可以達到180度甚至更大角度的光學鏡頭，這種鏡頭的優點是可視范圍廣，另外特殊的圖像變形會帶來拍攝意想不到的效果。

由于魚眼鏡頭拍攝視角大的優點，常規的魚眼鏡頭被廣泛應用于安防監控行業，而它的另一個缺點-畸變大-變形大，會給攝影帶來意想不到的效果，而被很多攝影愛好者所喜好。

隨著手機拍照技術的不斷提高，手機成為了廣大拍照愛好者的常用工具，但是手機的照相鏡頭受到體積的限制，只能做成短焦、定焦的鏡頭，因此拍照就受到了局限性。此時各種各樣的手機附件鏡頭應時而生，比如手機望遠鏡、手機廣角鏡、手機微距鏡頭、手機魚眼鏡頭等，而本次奧義光電技術網將發布本站的項目案例-iphone等拍照手機附件魚眼鏡頭的光學設計方案。

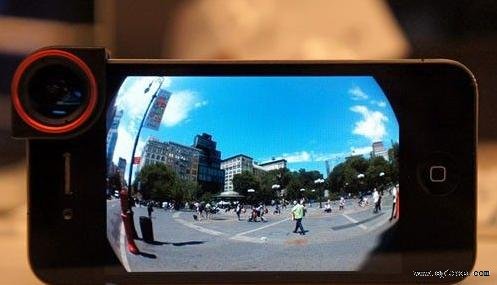

首先朋友們先從感官上認識一下手機附件廣角鏡頭：

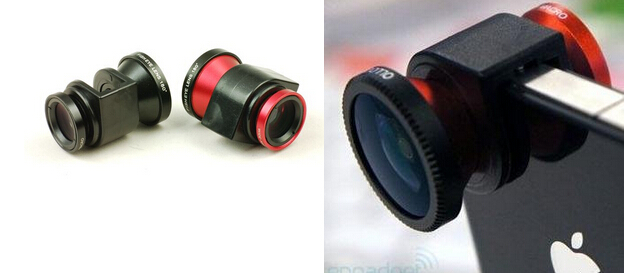

市面上常見的三合一鏡頭：魚眼、廣角、微距

拍攝效果

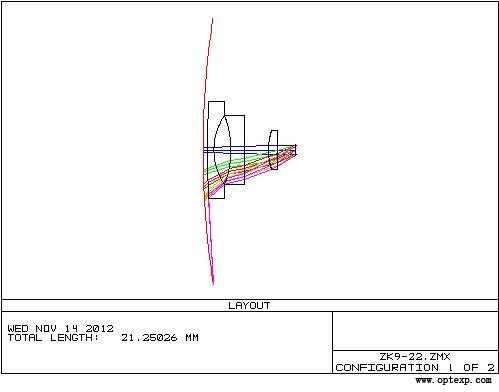

OK，下面我們介紹一下魚眼鏡頭的設計方案，魚眼鏡頭由三片光學鏡片組成，全都是常規的光學玻璃牌號，易采購，成本很低。

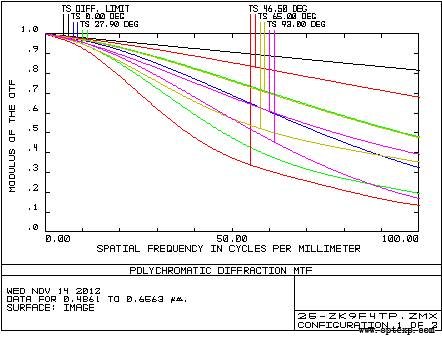

過光學結構和光學設計提供的調制傳遞函數圖可以看出該光學系統的MTF>0.15@100lp/mm，成像品質非常好！

本文由長春奧藝科技(www.oeinc.cn)提供，轉載請注明。
