本站陸續發布了《IPONE等照相手機高清望遠鏡解決方案》、《iphone等拍照手機附件魚眼鏡頭的光學設計方案》，也就是說現在市面上常見的望遠鏡、魚眼鏡頭、廣角+微距鏡頭的iphone等手機拍照附件鏡頭只剩下廣角+微距鏡頭的光學設計方案沒有發布了。為了滿足大家的探索欲望，奧藝科技今天發布廣角+微距鏡頭的光學設計方案。

廣角+微距鏡頭是一個比較奇妙的組合，由兩組兩片光學透鏡組成，前組是一片負透鏡，后組是一個正透鏡，這種結構本身是為了廣角而做的，但是由于后組是一個正透鏡，放在光學系統最前面可以起到縮小物距的作用，因此如果正透鏡單獨和手機鏡頭組合的話，可以達到微距的效果。因此，這個附件鏡頭可以很巧合的發揮了兩種特效的作用：?jiǎn)为?dú)使用后面的正透鏡是微距效果，在正透鏡前面加一個負透鏡就可以達到擴大視場的效果--廣角鏡。下面介紹一下這個鏡頭的結構和光學設計參數：

0.67倍廣角作用：可以將72度視野的手機鏡頭擴大到108度，視場角小于72度的手機鏡頭均可使用該廣角鏡，如果視場角大于72度的手機鏡頭使用該廣角鏡的話，會出現黑角。

4.0倍微距作用：一般手機的最短拍照距離大于110mm，而且背景虛化效果也不盡人意，而使用這款微距鏡頭可以是拍攝距離縮小4倍以上，也就是說最小距離可以達到15~20mm，而且背景虛化效果很好。

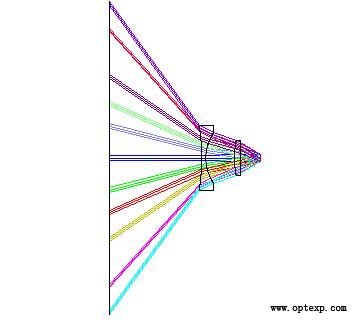

鏡頭結構圖

鏡頭結構2組2片，光學鏡口徑15mm，長度15mm，MTF>0.3@100lp/mm,滿足一般拍照要求。

本文由長春奧藝科技(www.oeinc.cn)提供，轉載請注明，謝謝。
